| 型 號： | T8 |
| 電路板面積： | 350×350(mm) |
| 理論速度： | 22000(cph) |
| 重復精度： | ±0.015(mm) |
| 喂料器數量： | 104種GFTA-08S |
| 可貼元器件： | 最小01005 |
T8貼裝視頻：

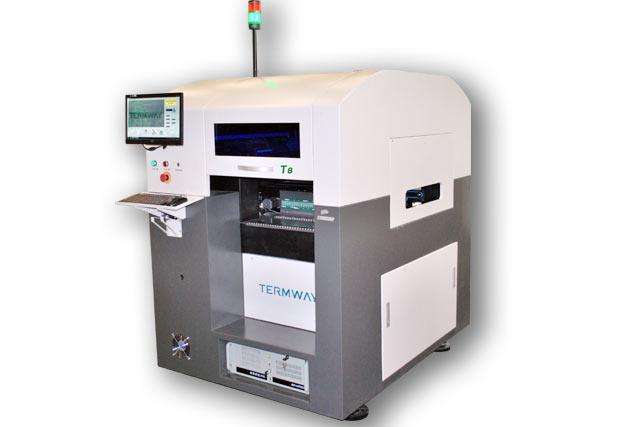

T8簡介：
1、T8也是TERMWAY公司的第八代貼片機產品，型號T8。
2、T8是一款中速貼片機。
3、T8最小貼裝01005的元器件。
4、T8最大貼裝120*90MM(選配)。
5、T8可以最多可以貼裝104種元器件(僅8MM)
6、IC盤最多可以放置4個。
7、T8通過模塊化設計，可以輕松通過電梯上樓，不需要拆墻砸窗戶上樓。
T8 功能介紹
1、采用花崗巖一體化設計制造的高精密運動平臺技術，確保T8貼片機長期使用十年以上，運動精度變化很小。同時，一體化的結構還具有抗震能力。

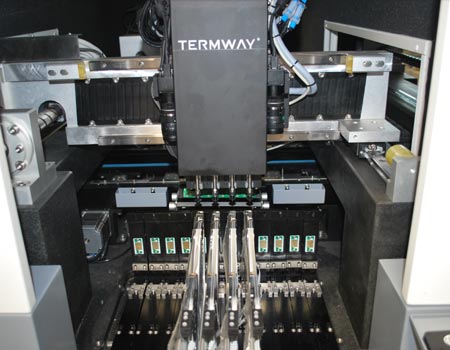

2、多種貼裝頭可以無縫安裝，方便根據不同要求更換。可配置多功能貼裝頭(型號：TH62)、高速貼裝頭(型號：TH61)和高速多功能混合貼裝頭(型號：TH64)。配圖 更換貼片頭或者不同精度的貼片頭。
3、高速運動系統：采用歐洲原裝進口的磁懸浮高精密直線電機和光柵尺，可以大程度減少機械磨損，確保X軸長期使用的高精密高速性能。高速性能高達4M/S。
4、行業視覺系統：采用德國原裝進口的工業數字相機和高品質鏡頭，確保視覺對位的高品質和高精度。
5、配置SMART 送料器，真正的電動智能喂料器。喂料器放置到任何位置，機器都能自動識別，做到真正的即插即用，節省貼片機取料的編程時間�？梢怨�(jié)省1/3的編程時間。探針接觸式智能喂料器，讓你更換上下料更方便。
6、不停機掃描拍照技術，讓高速貼裝成為現實。視覺貼裝最高速度高達22000CPh,實際貼裝速度高達15000CPH。
7、可配置震動喂料器，IC盤，特殊元件散料盤等。滿足你的各種特殊需求。
8、智能的電路板傳輸系統，自動調寬和夾板。完成你的自動化智能生產。
泰姆瑞世界各工廠組建了質量管理系統和環境管理系統，取得國際規格的 ISO9001：2008 和ISO14001：2008認證。
詳細參數：
| 1 | 貼片頭數量 | 8 組貼片頭 |
| 2 | 貼裝面積 |
50mm×50mm～350mm×350mm（一次進板） 50mm×50mm～1200mm×350mm（選配多次進板） |
| 3 | Z 軸最大移動范圍 | 30mm |
| 4 | 實際最大貼片速度 | 10000cph--15000cph |
| 5 | 理論最大貼片速度 | 22000CPH |
| 6 | 運動系統 |
X軸采用直線電機+光柵尺定位 Y軸采用伺服電機驅動器+研磨滾珠絲杠+光柵尺 |
| 7 | XY 軸分辨精度 | ±0.001mm |
| 8 | 重復貼片精度 | ±0.015mm |
| 9 | 對位方式 | 視覺對位 |
| 10 | 可以貼裝元器件 | 最小01005—38*38*8.5mm(48*48選配) |
| 11 | 編程方式 | 數據自動/導入影像學習/鍵盤輸入 |
| 12 | 原件種類 | MAX104種GFTA-08S喂料器+4種IC |
| 13 | 喂料器數量 |
1.MAX104種GFTA-08S喂料器； 2.單組可調喂料器，MAX90種GFTA-08S喂料器； 3.兩組可調喂料器，MAX76種GFTA-08S喂料器； 4.3個IC盤，MAX78種GFTA-08S喂料器； 5.4個IC盤，MAX52種GFTA-08S喂料器； 6.單組可調喂料器，3個IC盤，MAX64種GFTA-08S喂料器； |
| 14 | IC 盤數目 | 最多放4個 |
| 15 | 操作系統 | WINDOWS XP/WIN7 32bit |
| 16 | 壓縮空氣 | 80psi（0.5Mpa，氣體流量≥160L/M） |
| 17 | 電源 | 380v，50Hz，25kw |
| 18 | 重量 | 1700kg |
| 19 | 外形體積 | 1685（L)×1550(W)×1440(H) |
全自動高精密貼片機 T8取得了2014年度中國SMT行業創新獎：

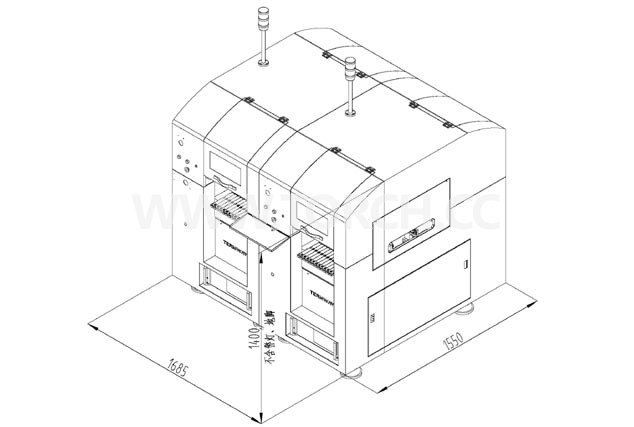

全自動高精密貼片機T8外形尺寸二維圖：
 |
|
